2015年09月05日

ESP8266にカラーTFT液晶をSPI接続してみる

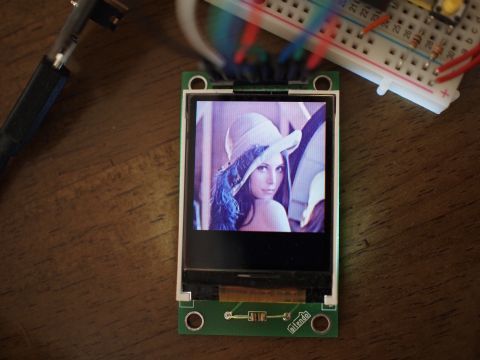

ESP8266にキャラクタ液晶はちゃんとつながりましたので、今度は先日使ったカラーTFT LCD(aitendo M-Z18SPI-2P)をつないでみました。

環境自体はArduinoですので接続だけで済むかも、と期待したのですが、残念ながらこれに使用するライブラリ(Adafruit_ST7735)はそのままではコンパイルできませんでした。

しかし、幸いなことに既にこのライブラリをESP8266にポーティングしている方がいました。

lcd: add support for the ESP8266. ・ nzmichaelh/Adafruit-ST7735-Library@999f5ff

この修正は他の修正と競合するらしく、現時点ではまだ本体へ統合されていません。
使ってみるには、以下からこの修正済みライブラリをダウンロードします。

nzmichaelh/Adafruit-ST7735-Library

なお、オリジナルと同様、このライブラリはM-Z18SPI-2Pでは画面にゴミが残りますので、以前に書いた修正をこのライブラリに対して行います。

Arduino(9) Adafruit_ST7735ライブラリの修正(aitendoの1.8型LCD用): 楽しくやろう。


このライブラリを使って、付属のスケッチ例「graphicstest」を動かしてみました。

結線は以下のようになります。
例によって、この図はプログラム書き込み等に必要な共通部分は省略しています。
省略部分はこちらを参照してください。



信号同士の接続は以下のようになっています。

LCD / ESP8266
RST / IO5
A0 / IO4
SDA / IO13
SCK / IO14
CS / IO15


graphicstestスケッチのソースコードも、この結線を反映するように変更します。
また、画面にゴミが残らない修正を使うため、LCDの種別はBLUETABに変更します。
赤字が変更部分です。
IO13とIO14はデフォルトの結線ですので、記述しなければSDAとSCKに接続されたものとして扱われます。
デフォルトの結線については別記事で紹介しました

// For the breakout, you can use any 2 or 3 pins
// These pins will also work for the 1.8" TFT shield
#define TFT_CS 15
#define TFT_RST 5
// you can also connect this to the Arduino reset
// in which case, set this #define pin to 0!
#define TFT_DC 4

// Option 1 (recommended): must use the hardware SPI pins
// (for UNO thats sclk = 13 and sid = 11) and pin 10 must be
// an output. This is much faster - also required if you want
// to use the microSD card (see the image drawing example)
Adafruit_ST7735 tft = Adafruit_ST7735(TFT_CS, TFT_DC, TFT_RST);

// Option 2: use any pins but a little slower!
#define TFT_SCLK 13 // set these to be whatever pins you like!
#define TFT_MOSI 11 // set these to be whatever pins you like!
//Adafruit_ST7735 tft = Adafruit_ST7735(TFT_CS, TFT_DC, TFT_MOSI, TFT_SCLK, TFT_RST);

(中略)

void setup(void) {
Serial.begin(9600);
Serial.print("Hello! ST7735 TFT Test");
// SPI.setClockDivider(SPI_CLOCK_DIV128);

// Use this initializer if you're using a 1.8" TFT
tft.initR(INITR_BLUETAB); // initialize a ST7735S chip, black tab


動作の様子です。
クロックがArduino Pro Mini(3.3v)の10倍ありますので、描画が比べ物にならないほど高速です。



posted by boochow at 18:01| Comment(0) | ESP8266/ESP32 | このブログの読者になる | 更新情報をチェックする

2015年08月30日

ESP8266版Arduinoでネットから情報を取ってきてLCDに表示する



前回、ESP8266でキャラクタ液晶を制御できましたので、ESP8266ならではのWiFi機能を使い、インターネットから情報を取得して表示させてみます。

何か動的な情報で、16字×2行のアルファベットで表示できるもの、ということで、最近動きの慌しい為替レートを表示させてみることにしました。

今回は、回路は前回と全く同じです。

為替レートの情報は、

Foreign exchange rates and currency conversion JSON API

から取得することにしました。

このサイトでは、各種通貨の為替レートをJSON形式で取得できます。
他にも同様のサイトはあるのですが、最近のWebサービスではユーザー登録してAPI Keyを発行してもらう必要があるものがほとんどで、ちょっと実験的に試すために使うにはやや面倒です。
上記のサイトは、一切事前の準備なしに、URLを叩くだけでデータをもらえます。
(その代わり、データの更新頻度はあまり高くないようです。)

ドル円レートの情報を取得する場合、URLは以下のようになります。
(リンクを直接クリックするとエラーになりますので、ブラウザのURL欄へコピー&ペーストしてください。)
http://api.fixer.io/latest?base=USD&symbols=JPY

これに対する応答は以下のような形式になります。
{"base":"USD","date":"2015-08-28","rates":{"JPY":120.84}}

非常にシンプルですね。
なおJSON形式については以下を参照してください。

JSON


今回は、ESP8266から上記のURLにアクセスして、取得したJSONデータを解析(パース)してキャラクタ液晶に表示します。

JSON形式の文字列のパーサは、ArduinoJsonというライブラリを使用しました。

bblanchon/ArduinoJson

ライブラリの追加の仕方は以前紹介した通りです。
ちなみに、このライブラリの作者の方のブログが以下にあります。

[Arduino] JSON library 4.0

なお、私は試していませんが、これ以外にArduinoで使えるJSONパーサのライブラリとしては、aJsonというものもあるようです(以下のリンク)。

interactive-matter/aJson


WiFi関連の処理は、もともとESP8266のArduino対応ライブラリに含まれています。
TCP/IPやDNSもサポートされています。
TCP/IP、特にTCPの実装は大変ですので、すべて実装済みというのは大変ありがたいことです。

HTTPプロトコルは、今回は最低限の実装だけを行います。
HTTPは状態遷移がないので、エラー処理等を行わないのであればプロトコル自体は簡単です。

例えば
http://host.domain/dir/file

というURLにアクセスする際のサーバとクライアントのやり取りは、

(1)クライアントからhost.domainの80番ポートにTCPで接続
(2)以下をサーバへ送信
GET /dir/file HTTP/1.1
Host: host.domain
Connection: close
(空の行)

(3)サーバから以下の形式で応答が返ってくる(正常処理の場合)
HTTP/1.1 200 OK
(いろいろなHTTPヘッダ)
(空の行)
要求されたデータ

(4)サーバから通信が切断される

という流れになります。


スケッチファイルは以下の通りです。
ST7032ライブラリは、前回説明したように修正が必要です。
また、WIFI_SSIDとWIFI_PSKは、ご自身のWIFIのSSIDとパスワードに変更してください。

#include <ESP8266WiFi.h>
#include <Wire.h>
#include <ST7032.h>
#include <ArduinoJson.h>

#define WIFI_SSID "*************"
#define WIFI_PSK "*************"
#define DEST_HOST "api.fixer.io"
#define DEST_PORT 80
#define DEST_URL "/latest?base=USD&symbols=JPY"

//sample json data used in this sketch
// {"base":"USD","date":"2015-08-28","rates":{"JPY":120.84}}

ST7032 lcd;

void setup() {
 const int BUFFER_SIZE = JSON_OBJECT_SIZE(4) + JSON_ARRAY_SIZE(1);
 StaticJsonBuffer<BUFFER_SIZE> jsonBuffer;

 lcd.begin(16, 2);
 lcd.setContrast(40);
 Serial.begin(115200);
 Serial.println("");
 delay(10);

 WiFi.begin(WIFI_SSID, WIFI_PSK);

 while (WiFi.status() != WL_CONNECTED) {
   delay(500);
   Serial.print(".");
 }
 Serial.println("");
 Serial.println("WiFi connected");
 Serial.println("IP address: ");
 Serial.println(WiFi.localIP());
 Serial.println("");

 WiFiClient client;
 String line;

 if (!client.connect(DEST_HOST, DEST_PORT)) {
   Serial.println("connection failed");
   return;
 }

 client.print(String("GET ") + DEST_URL + " HTTP/1.1\r\n" +
              "Host: " + DEST_HOST + "\r\n" +
              "Connection: close\r\n\r\n");
 delay(10);

 //get rid of the HTTP headers
 while(client.available()){
   line = client.readStringUntil('\r');
   Serial.print(line);
   line.trim();
   if (line.length() == 0) {
     break;
   }
 }

 //get http content
 String buffer="";
 while(client.available()){
   line = client.readStringUntil('\r');
   line.trim();
   buffer.concat(line);
 }

 //parse json data
 char json[buffer.length() + 1];
 buffer.toCharArray(json, sizeof(json));
 Serial.println(json);
 JsonObject& root = jsonBuffer.parseObject(json);
 if (!root.success()) {
   Serial.println("parseObject() failed");
   return;
 }
 const char* date = root["date"];
 Serial.println(date);
 const char* base = root["base"];
 Serial.println(base);
 JsonObject& rates = root["rates"];
 rates.printTo(Serial);
 Serial.println();
 const char* rate = rates["JPY"];
 Serial.println(rate);
 Serial.println();

 Serial.println("closing connection");

 lcd.setCursor(0, 0);
 lcd.print(date);
 lcd.setCursor(0, 1);
 lcd.print("JPY/");
 lcd.print(base);
 lcd.print(": ");
 lcd.print(rate);
}

void loop() {
}


データを一度取得してLCDに表示するだけですので、すべての処理はsetup()の中で行っています。
HTTPヘッダは、内容を確認せずに読み飛ばすだけで、サーバからエラーが返ってきても対応はしません。

デバッグ用に、シリアルポートにいろいろ出力していますが、参考までにその出力例を以下に示します。
....
WiFi connected
IP address:
192.168.0.106

HTTP/1.1 200 OK
Server: nginx/1.4.6 (Ubuntu)
Date: Sat, 29 Aug 2015 15:44:10 GMT
Content-Type: application/json
Content-Length: 57
Connection: close
Status: 200 OK
X-Content-Type-Options: nosniff
{"base":"USD","date":"2015-08-28","rates":{"JPY":120.84}}
2015-08-28
USD
{"JPY":120.84}
120.84

closing connection
posted by boochow at 01:45| Comment(0) | ESP8266/ESP32 | このブログの読者になる | 更新情報をチェックする

2015年08月24日

ESP8266+Arduino IDE+I2C+ST7032液晶ディスプレイを使う


ESP8266(WROOM-02)がArduino IDEで動くようになりましたので、手始めにキャラクタ液晶をつないでみました。

使ったのは、以前Arduino Pro Miniで使用した、aitendoの激安液晶です。
ソフトウェアも、同じく

I2C液晶のArduinoライブラリ – ST7032 | オレ工房

を使わせていただきました。

ライブラリ(ST7032.cpp)は微小な修正が必要でした。
このファイルは、ドキュメントフォルダの中の

 Arduino\libraries\arduino_ST7032-master\ST7032.cpp

に格納されています。

修正は、ST7032.cppの30行過ぎのあたり、以下の赤い部分を追加しました。
#include "ST7032.h"
#include "Arduino.h"
#include <Wire.h>
#if defined(__AVR__)
#include <avr/pgmspace.h>
#endif


配線は、下図のようになります。
これはこちらの回路からの差分です。
Arduinoのスケッチ書き込みに必要な回路は省略しています。


以上で、上記のST7032ライブラリに付属しているサンプルスケッチが動作しました。

なお、上の配線はI2CのSDA・SCLがそれぞれIO4・IO5になっていますが、このマッピングはESP8266のボードによって異なります。
今回は、Arduinoe IDEのボードメニューから"Generic ESP8266 Module"を選択しており、このボードでのピン配置に従います。

このピン配置の情報は、先日Arduino IDEに追加したボード情報の中で記述されています。
ファイルは、
 %USERPROFILE%\AppData\Roaming\Arduino15\packages\esp8266\hardware\esp8266\1.6.5-947-g39819f0\variants\generic

というフォルダの中の"pins_arduino.h"です。
(%USERPROFILE%には、"C:\Users\ユーザ名"が入ります。
また、"1.6.5-947-g39819f0"の部分はIDEのバージョンによって変わってきそうです。)

このファイルでは、I2CおよびSPIのピン配置が以下のように定義されています。

static const uint8_t SDA = 4;
static const uint8_t SCL = 5;

static const uint8_t SS = 15;
static const uint8_t MOSI = 13;
static const uint8_t MISO = 12;
static const uint8_t SCK = 14;

static const uint8_t BUILTIN_LED = 1;

static const uint8_t A0 = 17;


ちなみに、Generic以外に定義されているボードは、現時点では

adafruit
nodemcu
thing
wifio

の4つでした。


なお「thing」はSparkfunの出しているESP8266ボードですが、このボードの解説ページ(以下のリンク)は分かりやすくて良いと思います。

ESP8266 Thing Hookup Guide - learn.sparkfun.com

ESP8266でArduinoを動かす場合、簡単なスケッチでもファイルサイズは200KB超と結構大きなものができてきますが、上の解説によると、WiFiや通信機能を動作させるために、裏で行う様々な処理のためのコードが含まれているそうです。
posted by boochow at 01:36| Comment(0) | ESP8266/ESP32 | このブログの読者になる | 更新情報をチェックする

2015年08月23日

スイッチサイエンス版ESP8266ブレークアウト基板の活用


前回まではマイクロテクニカのブレークアウト基板を使ってきましたが、この基板でESP8266をArduinoとして使おうとすると、以下のような不満が出てきました。

(1) スケッチを書き込むたびにジャンパビンを抜き差しする手間がかかる。またジャンパビンの本来の用途と違うので、ピンが壊れることもある。

(2) ブレッドボードへジャンパーケーブルを真っ直ぐ挿すことができない。また、斜めの抜き差しの繰り返しによりケーブルが傷み易くなる。

(3)IO0およびIO15を直接GNDに接続しているため、何らかのはずみでこれらのピンがH出力になるとESP8266が損傷する可能性がある。

そこで、実験環境は新たにブレッドボード上に作り直すことにしました。
前回紹介したように、スイッチサイエンス版の基板が手元に有りますので、これを使います。

先に完成写真です。

スイッチサイエンスの基板はブレッドボードを幅一杯に使うので、Arduinoのように足長のピンソケットを使って、ブレークアウト基板上にジャンパーケーブルを挿せるようにしました。

書き込みモードにするには、画面左の黄色のタクトスイッチ(IO0をLowにするスイッチ)を押しながらリセット(黒いスイッチ)を押します。
リセットだけ押すとフラッシュ上のプログラムを実行するモードになります。
この方法はこちらの記事からアイデアを借用しました。

ESP8266 - ESP-WROOM-02 の Arduino 環境で I2C 制御 - Qiita

USBシリアル変換器への接続は、ジャンパーケーブル経由が基本ですが、スイッチサイエンスのFTDI USBシリアル変換アダプター(5V/3.3V切り替え機能付き)
をボードに立てたピンヘッダで直接接続することも可能なレイアウトにしています。
WROOM-02へのVCC/GND供給はジャンパケーブル経由とする想定です。


ブレッドボード上の回路の回路図は以下の通りです。
IOピンのプルアップ/プルダウンは、10KΩの抵抗を介してVCC/GNDに接続しています。
IO0に接続するスイッチも、押すとGNDに直接接続するのではなく、途中に330Ωを挟んでいます。
IO2、IO15の設定を変更する頻度は非常に低そうなので、今回は固定としました。

配線はブレークアウト基板の下にも通しています。
基板を外した状態が以下の写真です。(クリックで拡大)

抵抗器は1/6Wのものを使っています。
あまり大きいワット数の抵抗器だと、基板の下を通せないかもしれません。

分かりやすくするためにVCC系、GND系、通信系(緑色)を色分けすると以下のようになります。


とりあえず、この構成でシリアル通信、ファームウェア更新、Arduino IDEからのLチカまでを動作確認しました。
ブレッドボードの4割くらいのスペースは残せていますので、ちょっとした実験はこのボードでできそうです。
posted by boochow at 14:24| Comment(0) | ESP8266/ESP32 | このブログの読者になる | 更新情報をチェックする

2015年08月20日

ESP8266ファームウェア更新とArduino IDEでのLチカ

前回ESP8266の動作確認ができましたので、今度はファームウェア更新のやり方を確認しておきます。
これも、先人が既に行われていますので、その作業をトレースするだけです。

ねむいさんのぶろぐ | ESP-WROOM-02を使ってみる2 -外付けSPIフラッシュの書き換え-

まずは、デフォルトのSSIDとMACアドレス(子機用とアクセスポイント用の2つ)を記録しておきます。
AT+CWSAP?

+CWSAP:"ESP_XXXXXX","",8,0

OK
AT+CWLIF


OK
AT+CIPSTAMAC?

+CIPSTAMAC:"18:fe:XX:XX:XX:XX"

OK
AT+CIPAPMAC?

+CIPAPMAC:"1a:fe:XX:XX:XX:XX"

OK


次に、ファームウェア更新に必要なファイルをダウンロードします。

ファームウェアは

SDKs - ESP8266 Developer Zone

から、ファームウェアの書き込みツールは

Tools - ESP8266 Developer Zone

や、マイクロテクニカの商品ページからダウンロードできます。


書き込みツールの設定は以下のようになります。


ESP8266は、IO0のピンがLのとき、書き込みモードで起動します。
従って、IO0のピンをLにしてからESP8266の電源を入れます。(またはリセットボタンを押す。)


ファームウェアはシリアル接続で転送しますので、USBシリアル変換モジュールのTX, RX, GNDはあらかじめ接続しておきます。

これで、書き込みツールのSTARTボタンを押せば書き込みが始まります。
この際、MACアドレスも表示されます。


書き込みが無事完了すれば、FINISHEDに表示が切り替わります。



正規のファームウェアがいつでも書き込めることが分かったので、Arduino IDEを使ってのESP8266のプログラミングも実験してみました。

これにはArduino IDEに追加のボード情報をダウンロードすることが必要です。
手順は以下が分かりやすいと思います。

技適済み格安高性能Wi-FiモジュールESP8266をArduinoIDEを使ってIoT開発する為の環境準備を10分でやる方法 - Qiita

ボードとして"Generic ESP8266 Module"を選択すると、さらにオプションでいろいろな指定ができます。
WROOM-02の場合には、下図のような指定になると思われます(実際これで問題ありませんでした)。



これで、「スケッチの例」→「01.Basics」→「Blink」を選択し、書き込みボタンを押すと、ESP8266でArduinoのスケッチが問題なく動作しました。



BlinkのスケッチはIOの13番ピンにLEDを接続する設定ですので、写真でもIO13にLEDを接続しています。
白いジャンパーケーブルがIO13とLEDを接続しています。

なお、このLEDは抵抗入りのLEDですので、写真では直結しているように見えますが、普通のLEDの場合は100Ω程度の抵抗を入れるほうが良いと思います。
posted by boochow at 00:13| Comment(0) | ESP8266/ESP32 | このブログの読者になる | 更新情報をチェックする
