2017年09月03日

αJunoのVCF/VCA(2)



前回はVCF・VCAを内蔵したカスタムチップIR3R05の紹介をしましたが、今回はIR3R05の周辺回路を見てみます。
といっても、必要な回路がほぼワンチップになっているので、あとは制御信号と音声の入出力ができれば終わりです。
αJunoは6ボイスですので、同じ回路が6個搭載されていますが、その1ボイス分が上の写真です。
写真の左上の細長い部品は抵抗アレイで、そのほかにはコンデンサや抵抗が少しあるだけです。

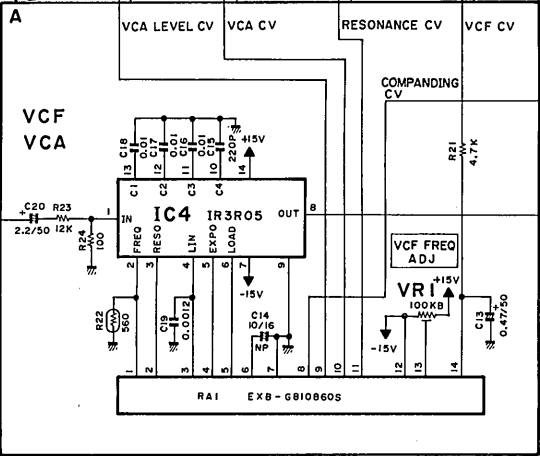

αJuno-2のサービスマニュアルを見ると、この部分の回路図は以下のようになっています。

下の囲みの部分は抵抗アレイですが、この内部の接続がややこしくて、以下のようになっています。
おそらくIR3R05用のカスタムの抵抗アレイなのでしょう。


このままだと見通しが悪いので、抵抗アレイの内部を展開して書き直した回路図が以下になります。
点線の枠内が抵抗アレイです。


VCFのCV信号は微調整用の半固定抵抗や、温度補償用?のサーミスタが接続されています。

VCAの制御信号はLINEARとEXPONENTIALの2つがあり、前者はエンベロープ、後者は等比級数的なので音量調整に使われます。
EXP端子にはVCAのレベル信号のほか、コーラス回路からの信号がCOMPANDING CVとして入力されています。
おそらく、コーラスがオンのときに音量を下げる働きをするのではないかと思います。
