logue SDK 2.0を使ってみた（１）

これまで、logue SDKを使った開発の記事をいくつか書いてきましたが、この度、drumlogueを購入しましたので、drumlogue用の新しいSDK「logue sdk 2.0」を使ってみました。

従来のlogue SDK(1.0系列)との違い

SDKの前に、まずハードウェアを見てみます。

これまでのlogue SDKでは、ターゲットのプラットフォームがSTM32だったので、組み込み開発の色が非常に濃いものになっていました。
しかしdrumlogueでは、CPUにArmV7が使われており、STM32よりもRaspberry Piに近いアーキテクチャのCPUになりました。

ハードウェアの仕様は公開されていませんが、内部の写真によると下記のような構成となっているようです。

CPU：MCIMX6Z0DVM09AB NXP i.MX6 Cortex-A7 900MHz（シングルコア）
RAM：IS43TR16128CL DDR3 SDRAM 2Gbit (256MB)
Flash：MT29F1G08ABAEAWP NAND flash 1Gbit (128MB)

prologue/minilogue xdはSTM32を何個も積んだ豪勢な構成でしたが、drumlogueではRaspberry Pi2程度のパワー（ただしシングルコア）のメインCPU×1とアナログ回路制御用のSTM32×1のシンプルなハードウェアになっています。

この大幅なアーキテクチャ変更の結果、logue SDK 2.0は1.0とは完全に別物になっています。

音声入出力やパラメータの読み取りなど、対応しなければならないイベントは大きくは変わらないので、SDKの構造には類似性はあります。
ただ、ざっと見た感じ、現状ではそういったイベントに対応するAPIのための最低限のライブラリだけが提供されており、logue SDK 1.0系にあったBiQuadフィルタやBand Limitedなウエーブテーブルなどの各種ライブラリはまだ用意されていないようです。

インストール

まずクロス開発環境のインストールです。
dockerベースの環境となっており、インストール自体はドキュメントの通りにやれば簡単に終わります。

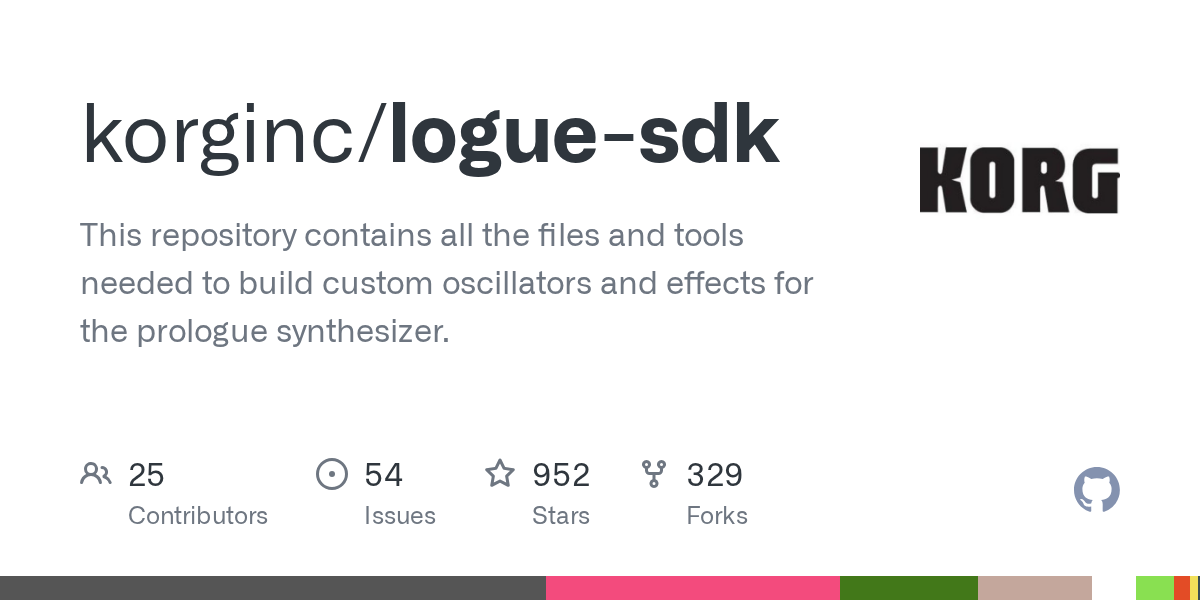

logue-sdk/docker/README_ja.md at master · korginc/logue-sdk

This repository contains all the files and tools needed to build custom oscillators and effects for the prologue synthes...

私はUbuntu 20.04を使っていますが、これまでこの環境ではdockerを動かしていなかったので、自分をdockerグループに追加して、newgrpコマンドでカレントのグループをdockerに変更する必要がありました。

How to fix docker: Got permission denied issue

I installed Docker in my machine where I have Ubuntu OS. When I run: sudo docker run hello-world All is ok, but I want t...

インストールが完了したら、

$ docker/run_interactive.sh

で開発環境のシェルを起動できます。このシェルからビルドを行います。

ダミーのユニットをビルドしてみる

logue SDK 2.0では、シンセサイザ、ディレイ、リバーブ、マスターエフェクトの4種類のユーザユニットを開発できます。

SDK2.0のAPIのドキュメントがまだ用意されていませんが、その代わりに骨格部分だけ実装したダミーのユーザユニットのソースが提供されていますので、これをビルドしてみます。

user@logue-sdk:~$ build drumlogue/dummy-synth
(以下同様に、
build drumlogue/dummy-delfx
build drumlogue/dummy-revfx
build drumlogue/dummy-masterfx
も実施)

これで各フォルダにdummy_xxxx.drmlgunitというファイルが出来ていれば、とりあえず開発環境は動いています。

ビルドしたバイナリファイルをdrumlogueにインストールするには、drumlogueのRECボタンを押しながら電源を入れます。
するとdrumlogueがストレージモードで立ち上がりますので、その中のUnitsフォルダの下の該当するフォルダに.drmlgunitファイルをコピーします。

完了したらdrumlogueのPLAYボタンを押すと再起動してユニットが読み込まれます。
